Счетчики-расходомеры жидкостей и нефтепродуктов ППО, ППВ, ППТ и ультразвуковые

• С овальными шестернями ППО
• Турбинные ППТ
• Винтовые ППВ
• Ультразвуковые

Счетчики-расходомеры с овальными шестернями ППО

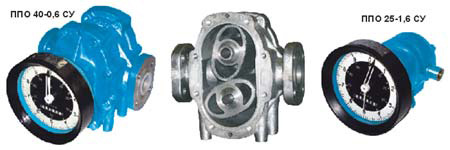

Модель СЖ-ППО – счетчики жидкости с овальными шестернями – разработана для измерения объемного количества жидкости. Счетчики данной модели могут применяться при работе с неагрессивными нефтепродуктами. Точность измерения соответствует классу 0,25 или 0,5.

Счетчики данной модели действуют на основе использования в их конструкции двух овальных шестерней. Под действием тока протекающей жидкости, эти шестерни вращаются, сцепленные друг с другом. При каждом их обороте отмеряется определенное количество жидкости. Преобразование вращения в единицы объема жидкости производится с использованием счетного механизма, на который передается вращение.

В конструкцию счетчиков данной модели включены отсчетное устройство (СУ) или УСС – устройство съема сигналов. Счетчик может комплектоваться также контроллером КУП, снабженным электронным цифровым указателем. На этом указателе может отображаться как разовый, так и суммарный расход, а также мгновенный расход жидкости. Удобство использования счетчика обеспечивается также благодаря наличию пульта «Весна-ТЭЦ», разработанного для дистанционной передачи данных.

Обмен информацией производится с ПК посредством интерфейса RS-232.

При установке счетчика, перед ним обязательно монтируется фильтр, причем расстояние от фильтра до счетчика не должно превышать 3000 м. Фильтрующая способность фильтра не должна составлять менее 0,10 мм. Данный вид оборудования целесообразно комплектовать фильтром жидкости ФЖУ.

Технические характеристики:

Межповерочный интервал не реже 1 раза в 2 года.

Гарантийный срок 12 месяцев.

Наверх страницы

Счетчики - расходомеры турбинные ППТ

Счетчики СЖ-ППТ турбинные представлены в химическом исполнении, и изготавливаются согласно ТУ 4213-260-05806720-2007 с величиной условного прохода 10, 20, 32, 65, 80, 100, 150 мм. Назначение счетчиков – измерение объемов проходящих жидких сред, вязкость которых находится в пределах 300 мм²/с. Производительность предусматривается на уровне от 0,3 до 420 м³/ч.

Внимание! Счетчики предназначены для эксплуатации в условиях помещения, или под навесом!

Счетчики данной модели отличаются достаточно широкой областью применения. Они могут быть использованы для организации внутрихозяйственного и коммерческого учета во многих отраслях хозяйствования:

• Пищевая промышленность
• Нефтехимические производства
• Ликероводочные производства
• Коммунальное хозяйство
• Теплоэнергетические установки
• Технологические процессы различного характера
• Стендовое оборудование, и др.

Счетчики предназначены для организации учета как нейтральных жидкостей, так и агрессивных сред. Основное назначение счетчика – преобразование физических величин, таких, как количество жидкости, проходящей через счетчик, и ее расход, в цифровые данные. Несомненным удобством при использовании счетчиков этой модели является возможность хранения информации в собственной памяти прибора, и вывод ее для обработки на внешние устройства. В процессе работы счетчика, информация может выводиться на цифровое табло.

Съем, обработка полученных данных и дальнейшая их передача, осуществляются с использованием интеллектуального процессорного датчика ДИ-О-5, который включен в конструкцию счетчика. Энергонезависимая память датчика позволяет хранить как настроечные, так и архивные данные, а передача с него информации на ПК не требует использования вторичных приборов. Работа датчика основана на том, что при попадании в его рабочую зону металла, который обладает магнитными свойствами, вектор магнитного поля изменяется. Эти изменения и регистрируются датчиком, и количество входных сигналов, в конечном итоге, соответствует числу изменений вектора.

Счетчики жидкости ППТ комплектуются:

Датчиком «ЛУЧ», который предназначен для преобразования частоты вращения турбинки в единицы объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, где ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню ( все операции измерения продолжают выполняться). Датчик монтируется непосредственно на первичном преобразователе и является неотъемлемой частью счетчика жидкости. Средний срок службы датчика при работе от встроенного источника питания - 2,5 года (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится), после чего требуется замена литиевой батарейки. Микропроцессор прибора «ЛУЧ-01» вычисляет мгновенный расход жидкости по частоте поступления импульсов от преобразователя расходов, а также осуществляет «разовый» замер, при этом продолжая накапливать суммарный расход. В памяти микропроцессора сохраняются и настроечные коэффициенты.

В конструкцию счетчиков жидкости данной модели включаются и универсально-программируемые контроллеры КУП. Цифровой электронный указатель позволяет получать информацию по таким параметрам, как разовый, мгновенный и суммарный расход жидкости. Через ПДУ «Весна-ТЭЦ» контроллер соединяется с ПК (ПДУ приобретается по заказу), с использованием интерфейса ИРПС-20мА или интерфейса RS-232. Предусматривается возможность передачи информации о количестве израсходованной жидкости.

Для изготовления проточной части счетчиков применяются следующие материалы:

• корпус - нержавеющая сталь,
• турбинка - 40Х13,
• уплотнения - фторопласт Ф.4,
• подшипник скольжения

ВНИМАНИЕ! В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.

Счетчики выпускаются в виде первичных преобразователей с выходными электрическими сигналами:

1. Частотным импульсным с взвешенным значением импульса и частотой, пропорциональной величине объемного расхода.

2. Цифровым интерфейсным с типом интерфейса RS 485 и протоколом MODBUS RTU
- скорость – 4800, 9600, 19200, 38400 бод.
- четность – нет четности (none), нечет (even), метка (mark), пробел (space), адрес 1…247, стоп-бит-1.

Перед другими турбинными преобразователями, данная модель отличается двумя важными преимуществами:

• Малая инертность
• Высокая чувствительность.

Поток практически мгновенно откликается на малейшее изменение количества проходящей жидкости, что дает возможность обеспечить высокую точность измерений, даже при быстрых изменениях условий работы счетчика.

Каких результатов позволяет достичь применение турбинок в конструкции счетчика? Выделим основные из них:

• Повышение метрологических характеристик – в результате, счетчики соответствуют классу точности 0,15
• Увеличение диапазона измерения. Даная модель позволяет достичь соотношения минимального и максимального расхода на уровне 1:50
• Счетчик может быть использован, в том числе, на средах, вязкость которых находится в пределах 300 сСт
• Счетчик может быть использован и на жидкостях, сильно загрязненных частицами, диаметром в пределах 500 мкм, без применения фильтра. Это большое преимущество модели по сравнению с камерными счетчиками. Подобную возможность дает особая конструкция подшипников скольжения, а также включении в конструкцию модели струевыпрямителя.

Основное же достоинство турбинных счетчиков – простота конструкции, которая обеспечивает надежность их работы, и одновременно гарантирует оптимальную долговечность.

Технические характеристики:

Комплект поставки:

Счетчик СЖ-ППТ поставляется в следующей комплектации:

• Преобразователь ППТ первичный турбинный, который комплектуется интеллектуальным датчиком ДИ-О-5 – 1 шт. В комплект включена и клеммная коробка
• Монтажный комплект – предусматривается для счетчиков диаметром 10, 20 и 32 мм.
• ПО в виде CD диска. Наличие программного обеспечения дает возможность регулировать настройки счетчика, позволяет получить суммарное значение его показаний, а также следить за процессом налива в режиме реального времени – 1 шт.
• Руководство по эксплуатации – 1 шт.

Дополнительно, по заказу покупателя, могут поставляться такие элементы, как:

• Вторичный прибор – по выбору КУП или ЦБУ – 1 шт.
• Плата интерфейсов RS-422/485, на 2 порта, с гальванической изоляцией. Предусматривается также защита от перенапряжения. Предлагается вариант Advantech PCI 1602B-AE или аналогичный ему.
• Фланцевый монтажный комплект для моделей, диаметр которых составляет 65, 80, 100, 150 мм. В комплект входят ответные фланцы, уплотнительные элементы и элементы крепежа.
• Пульт «Весна-ТЭЦ» - 1 шт. Пульт может быть использован для одновременного обслуживания 10 счетчиков.
• «Универсальный драйвер оборудования» - программное обеспечение, используемое для связи датчиков и контроллеров, установленных потребителем, с ПО верхнего уровня или системами SCADA
• Для организации учета на нефтебазах и нефтеналивных производствах, может поставляться ПО «АРМ оператора налива и слива». Наличие подобного ПО дает возможность автоматизировать управление процессами налива и слива с использованием автомобильных и железнодорожных цистерн.

Счетчики могут иметь примерную комплектацию:

1. - СЖ-ППТ-65/1,6-ЛУЧ-01

В данной комплектации поставляется турбинный счетчик жидкости с необходимым условным проходом в комплекте с электронным вторичным прибором «ЛУЧ-01», который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).

2. - СЖ-ППТ-65/1,6

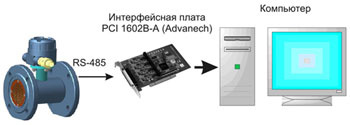

- Плата интерфейсов

Этот вариант комплектации предполагает поставку турбинного счетчика с условным проходом, определяемым заказчиком, который комплектуется интеллектуальным датчиком ДИ-О-5. Используется интерфейс RS485. В комплект включена клеммная коробка, программное обеспечение на CD, а также плата интерфейсов, по заказу покупателя. Предполагается, что потребитель имеет персональный компьютер.

3. - СЖ-ППТ-65/1,6

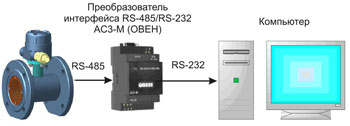

- Преобразователь интерфейса

Этот вариант комплектации включает в себя счетчик турбинной модели, с соответствующим условным проходом. Счетчик комплектуется датчиком ДИ-О-5, с интерфейсным выходом RS-485. В комплект поставки включается также клеммная коробка, программное обеспечение на диске, и преобразователь интерфейса, согласно заказу покупателя. Предполагается, что у потребителя имеется ПК.

4. - СЖ-ППТ-65/1,6 - КУП-30

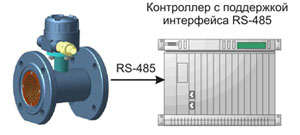

Эта комплектация включает в себя турбинный счетчик определенного условного прохода, который комплектуется интеллектуальным датчиком ДИ-О-5. Датчик имеет выход RS-485. В комплект поставки входят также клеммная коробка, программное обеспечение на диске, и контроллер КУП соответствующей модификации:

• КУП-30 или КУП-31- позволяют обеспечить передачу информации о расходе жидкости (разовый, мгновенный, суммарный). Для работы требуют напряжения 220 В (или от9 до 27 В).
• КУП-46 или КУП-40 – используются для наблюдения за процессом дозированного отпуска, а также для управления процессом отпуска потребителям дозируемой жидкости. Использование данных контроллеров требует установки определенного оборудования, номенклатура которого согласуется с заводом-производителем (электронасосы, датчики, электрозадвижки, электроклапаны). Напряжение – 220 В.

КУПы могут связываться с ПК через ПДУ «Весна-ТЭЦ», с использованием интерфейсов RS-232 или ИРПС-20мА. Они могут быть установлены не только по месту, но и на любом расстоянии в пределах 1000 м.

5. - СЖ-ППТ-65/1,6

Комплектация включает в себя турбинный счетчик с соответствующим условным проходом, интеллектуальный датчик ДИ-О-5 с интерфейсом RS-485. В комплект включается также клеммная коробка, ПО на диске. Предполагается, что КУП или другой вторичный прибор, способный поддерживать вышеназванный интерфейс, у потребителя уже имеется.

Наверх страницы

Счетчики - расходомеры винтовые ППВ

Счетчики СЖ-ППВ винтовые используются для измерения объема жидкостей, которые относятся к категории и неагрессивных. Кинематическая вязкость подобных жидкостей находится в пределах от 0, 55 до 300 сСт, при температуре воздуха в диапазоне от -50 до +50оC, при давлении от 1,6 до 6,4 мПа.

Расходомеры подобного вида применяются в составе стационарных установок, а также на подвижных средствах перекачки нефтепродуктов и заправки. Условиями работы счетчиков является отсутствие воздействия атмосферных осадков и солнечного излучения.

Винтовые счетчики действуют по принципу, сходному с принципом работы экструдера. В конструкцию подобных механизмов входят два винта, сцепленные друг с другом. Под действием проходящей жидкости винты вращаются, в результате чего отмеряется определенный объем. Вращение их передается, посредством магнитной муфты, в счетный механизм, а затем преобразуется в числовое выражение – единицы объема.

Для комплектации счетчиков применяются механические счетные устройства типа СУ, они также могут снабжаться устройством съема сигналов УСС. В дополнение, устанавливается контроллер КУП, позволяющий вести различные виды учета расхода: разовый, мгновенный, суммарный, с применением электронного цифрового указателя. Информация передается с использованием пульта «Весна-ТЭЦ».

Монтаж счетчика обязательно предусматривает установку фильтра, который должен быть расположен перед ним не далее, чем на расстоянии 3000 м. Фильтрующая способность элемента должна составлять не менее 0,10 мм. Оптимальным вариантом для комплектации данной модели счетчика будет фильтр жидкости ФЖУ.

Технические характеристики:

Межповерочный интервал не реже 1 раза в 2 года.

Гарантийный срок 12 месяцев.

Так как механические счетчики отличаются достаточно высокими показателями гидравлического сопротивления, которые возрастают по мере того, как возрастает вязкость протекающей жидкости, погрешность их при работе с вязкими жидкостями оказывается довольно высокой. Применение же их при учете количества расходуемого мазута оказывается невозможным по причине того, что, как правило, мазут разогревается до достаточно высоких температур, с целью уменьшения его вязкости. При подобных температурах использование механических счетчиков, в связи с их техническими характеристиками, не ведется. В таких случаях, применяются ультразвуковые расходомеры. Их использование позволяет вести учет различных видов нефтепродуктов, в том числе и мазута, при различных, в том числе сложных, условиях эксплуатации.

Наверх страницы

Счетчики - расходомеры ультразвуковые

Ультразвуковые расходомеры применяются для измерения объема протекающей жидкости и ее расхода. Счетчики способны работать с такими средами, как холодная и горячая вода, пищевые жидкости (молоко, вино, пиво, спирт, растительные масла), а также взрывоопасные жидкости (керосин, бензин, минеральное масло, дизтопливо).

Расходомеры могут применяться для организации коммерческого учета, в ходе проведения технологических и учетно-расчетных операций, потребителями, ведущими свою деятельность в различных отраслях хозяйствования.

Основные области использования счетчиков-расходомеров ультразвуковых моделей:

• для автоматического регулирования расхода жидкости в системах, где применяются пищевые жидкости, нефтепродукты, химические продукты
• в системах, где выполняется регулирование нескольких потоков протекающих жидкостей.
• в системах налива и расфасовки жидкостей, в том числе в тару объемом менее 0,5 л, при использовании различных продуктов
• для учета расхода потребления топлива дизель-генераторами, морскими и речными судами, тепловозами, карьерными самосвалами
• счетчики могут также быть использованы в качестве образцовых, для поверки рабочих расходомеров, при основной относительной погрешности от одного процента.

Расходомеры представлены в нескольких моделях, и изготавливаются как в обычном исполнении, так и во взрывобезопасном варианте.

Измерение счетчиками данной модели происходит в местном режиме, а отображение информации производится на ЖК-дисплее. При этом могут быть получены такие параметры, как:

• Мгновенный расход протекающей жидкости
• Объем протекающей жидкости, выраженный нарастающим итогом.

На экран выводятся также различные служебные сообщения.

При функционировании счетчиков в дистанционном режиме, с них выводится постоянный импульсный сигнал, цена импульса которого задана заранее. На ПК результаты измерений выводятся посредством интерфейса RS-485.

Для питания счетчика применяется источник постоянного тока, напряжение которого составляет 8-12 В.

Счетчики эксплуатируются в непрерывном режиме.

Счетчики включают в себя первичные преобразователи расхода (ПП). На ПП устанавливаются вычислители.

В зависимости от того, каким способом осуществляется представление информации, ультразвуковые счетчики могут иметь:

• импульсный выход
• импульсный выход и ЖК-дисплей
• импульсный выход и выход на ПК с использованием интерфейса RS-485
• импульсный выход и выход на ПК с ЖК-дисплеем и использованием интерфейса RS-485.

В зависимости от точности измерения объема, различают расходомеры:

• с основной относительной погрешностью ±1 %;
• с основной относительной погрешностью ±0,5 %;
• с основной относительной погрешностью ±0,25 %.

По температуре измеряемой жидкости;

• от 0 до 150 С;
• от минус 40 до 90 С.

Технические характеристики:

* - Для счетчика с уменьшенным значением переходного расхода F пер. ставится индекс "У". Для счетчика с обычным значением F пер. этот индекс не ставится.

Параметры измеряемой жидкости:

• давление не менее 0,05 и не более 1,6 МПа;
• температуры от минус 40 до плюс 90 град.С (взрывоопасная среда)
• от 0 до плюс 150 град.С (взрывобезопасная среда);
• вязкость от 0,55 до 40 сСт;
• плотность от 500 до 1500 кг/см³.

Требованием к работе счетчиков является полное заполнение жидкостью проточных полостей при работе прибора.

При организации связи между приемным устройством и счетчиком, в случае импульсного выходного сигнала, длина линии связи должна составлять до 200 м. При использовании интерфейса RS-485 – в пределах 1200 м.

Исполнение импульсного сигнала предусматривается по схеме открытого коллектора. Он связывается со счетчиком гальванически:

На выходе интерфейса устанавливается опторазвязка. Питание ее организуется от связанного со счетчиком приемного устройства.

Расходомеры ультразвуковые являются ремонтопригодными, невосстанавливаемыми, и представляют собой многофункциональные и многоканальные изделия.

Средние показатели наработки на отказ То составляют не менее 150 000 ч.

Средний срок службы составляет 10 лет.

При обесточивании вычислителя, основные данные настроек работы счетчика, времени работы и суммарного объема способны сохраняться в течение 12,5 лет.

В конструкции счетчика предусматриваются внутренний счетчик, учитывающий объем прошедшей через прибор жидкости, а также энергонезависимая память, в которой хранятся постоянные параметры настройки и данные об объемах прошедшей жидкости.

С помощью дисплея, может быть получена информация о расходе жидкости, прошедшей через счетчик, и суммарном ее объеме нарастающим итогом. На нем отображаются также служебные сообщения.

На ЖКИ отображается надпись, которая показывает, имеются ли вода или воздух в первичном преобразователе.

Для счетчиков, ДУ которых составляет 5…32 м, не предъявляется требований к прямым участкам. В случае, если ДУ=40…80 мм, длина прямого участка до счетчика должна составлять не менее 3-5 ДУ, а после него – не менее 2 ДУ.

Счетчики не снабжаются настроечными или регулировочными конденсаторами и резисторами. Настройки прибора выполняются в цифровой форме, и вводятся в энергонезависимую память, срок хранения информации в которой является неограниченным.

Достоинства ультразвуковых расходомеров:

• Малые габаритные размеры, облегчающие монтаж
• Выгодная для потребителей цена
• Ультразвук оказывает очищающее воздействие на прилегающие поверхности и поверхности пьезоэлектропреобразователей
• Отсутствуют линии значительной протяженности для высокочастотных сигналов
• Свобода монтажа, которая обеспечивается возможностью выбора фланцевого или муфтового способа
• Первичные преобразователи предлагаются в модификации из коррозийно-стойкой стали 12Х18Н10Т
• Счетчики нечувствительны к давлению, вибрациям, ударам, температурам протекающей жидкости
• Вес импульса выходного сигнала может быть изменен без внесения изменений в расходные характеристики
• Выходной импульсный сигнал снабжается опторазвязкой
• Проверка счетчика может быть осуществлена без необходимости его демонтажа и без проливки. Оптимальная регулярность проверки – раз в два года. Учитывая надежность прибора, его эксплуатация предполагает, таким образом, минимальные расходы
• С использованием расходомера, может быть осуществлен учет пищевых продуктов (вина, масла, молочные продукты), что подтверждается гигиеническим сертификатом
• Средний срок службы счетчика составляет 10 лет
• Расходомер отличается высокой устойчивостью к коррозии, благодаря тому, что все его проточные полости выполняются из нержавеющей стали, поверхность которой тщательно полируется. В результате на поверхности полостей не образуется отложений
• Счетчик защищен от несанкционированного доступа
• Показания могут быть получены дистанционно, счетчик может подключаться к ПК с использованием интерфейса RS-485.
